VC-MIWendeschneidplatten

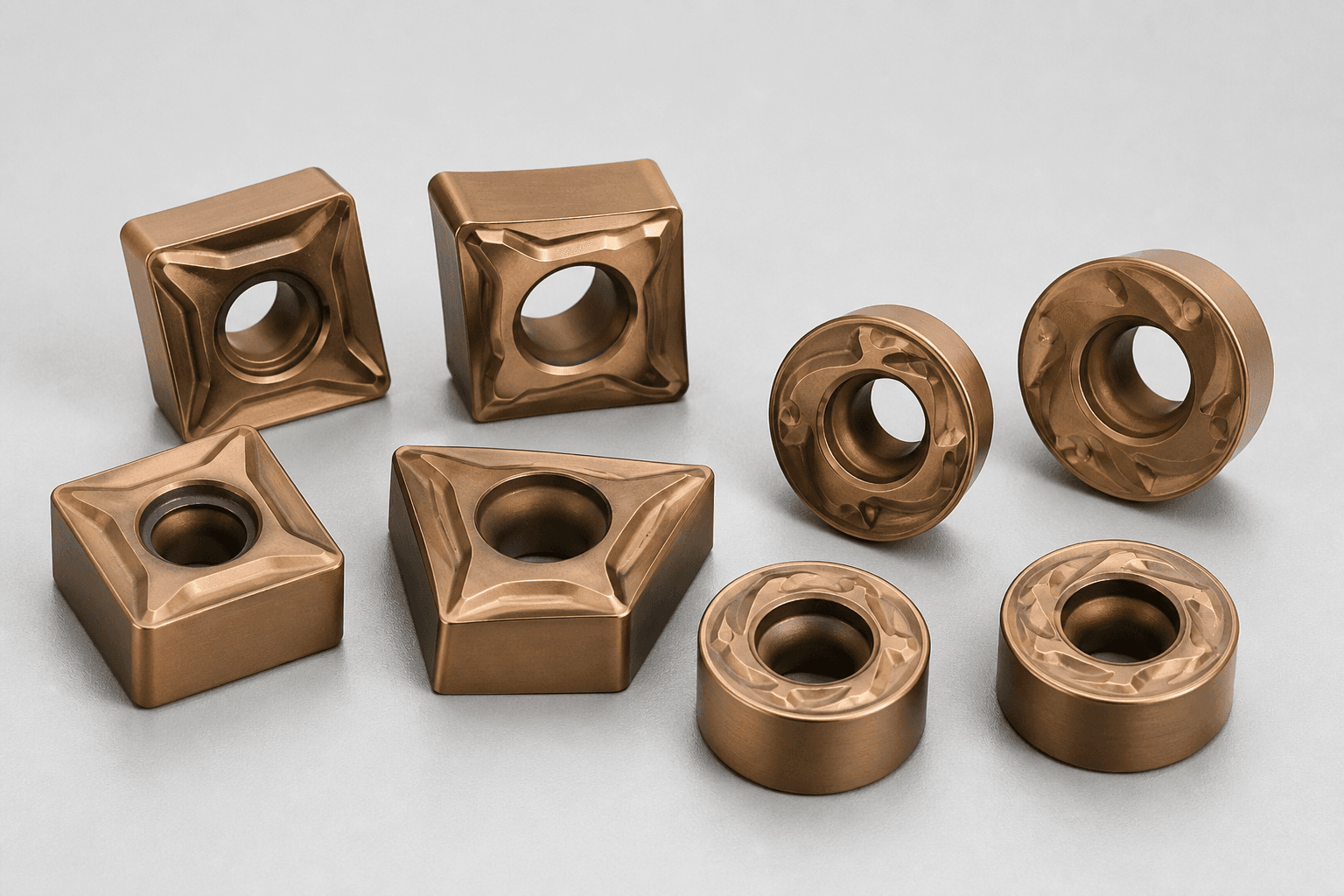

Fräsplatten

Positive Spanwinkelgeometrien halten die Schnittkräfte auf leichteren Maschinen niedrig, verstärkte Schneidkanten übernehmen die Schwerzerspanung. Die Plattensitze sind geschliffen statt gepresst — nur so bleibt der Rundlauf über den gesamten Fräser unter 10 µm.

Fräsplatten
VC-MI
  • Stahl
  • Edelstahl
  • Guss
  • NE-Werkstoffe
  • Superlegierungen & Titan

Warum dieses Programm

  • APKT-, SEKT-, RDMT-, ODMT- und Hochvorschubtypen
  • Geschliffener Umfang für Fräserrundlauf unter 10 µm
  • Kantenverrundung auf die Werkstoffgruppe abgestimmt

Auf einen Blick

Serie
VC-MI
Familie
Wendeschneidplatten
ISO-Abdeckung
  • Stahl
  • Edelstahl
  • Guss
  • NE-Werkstoffe
  • Superlegierungen & Titan
Empfohlene Sorten
VC1015VC1025VC3010VC4005

Technische Daten

Die Maßbereiche decken das Standardprogramm ab. Werte darüber hinaus werden als Sonderwerkzeug bearbeitet.
ParameterWert
PlattengrößeAPKT 1003 – 1604, RDMT 08 – 16, ODMT 05 – 07
Eckenradius0.4 – 3.1 mm
Spanwinkel+7° to +18° effective
Schnitttiefe0.3 – 12 mm (style-dependent)
BeschichtungPVD AlTiN / AlCrN, nano-multilayer
ToleranzklasseISO M and E (ground)

Anwendungen

  • Planfräsen
  • Eckfräsen
  • Nutenfräsen
  • Hochvorschubfräsen
  • Profilieren
  • Rampen & Helixinterpolation

ISO-Werkstoffabdeckung

Anwendungsfenster, in die diese Familie ausgelegt wird. Die Sortenwahl grenzt darin weiter ein.

P

Stahl

Unlegierter bis hochlegierter Stahl, Stahlguss

M

Edelstahl

Austenitisch, ferritisch, Duplex und Super-Duplex

K

Guss

Grau-, Sphäro-, Temper- und Vermiculargusseisen

N

NE-Werkstoffe

Aluminium, Kupferlegierungen, Messing, Kunststoffe

S

Superlegierungen & Titan

Nickel- und Cobaltlegierungen, Titan, Wolframlegierungen

Empfohlene Sorten

Für diese Familie freigegebene Sorten mit ihrer Position auf der Achse aus Zähigkeit und Verschleißfestigkeit.

  • VC1015

    PM

    PVD TiAlN

    Zähigkeit
    72
    Verschleißfestigkeit
    58

  • VC1025

    PMS

    PVD AlTiN

    Zähigkeit
    64
    Verschleißfestigkeit
    70

  • VC3010

    SH

    PVD AlCrN

    Zähigkeit
    55
    Verschleißfestigkeit
    82

  • VC4005

    NS

    Uncoated ultra-fine

    Zähigkeit
    80
    Verschleißfestigkeit
    44
