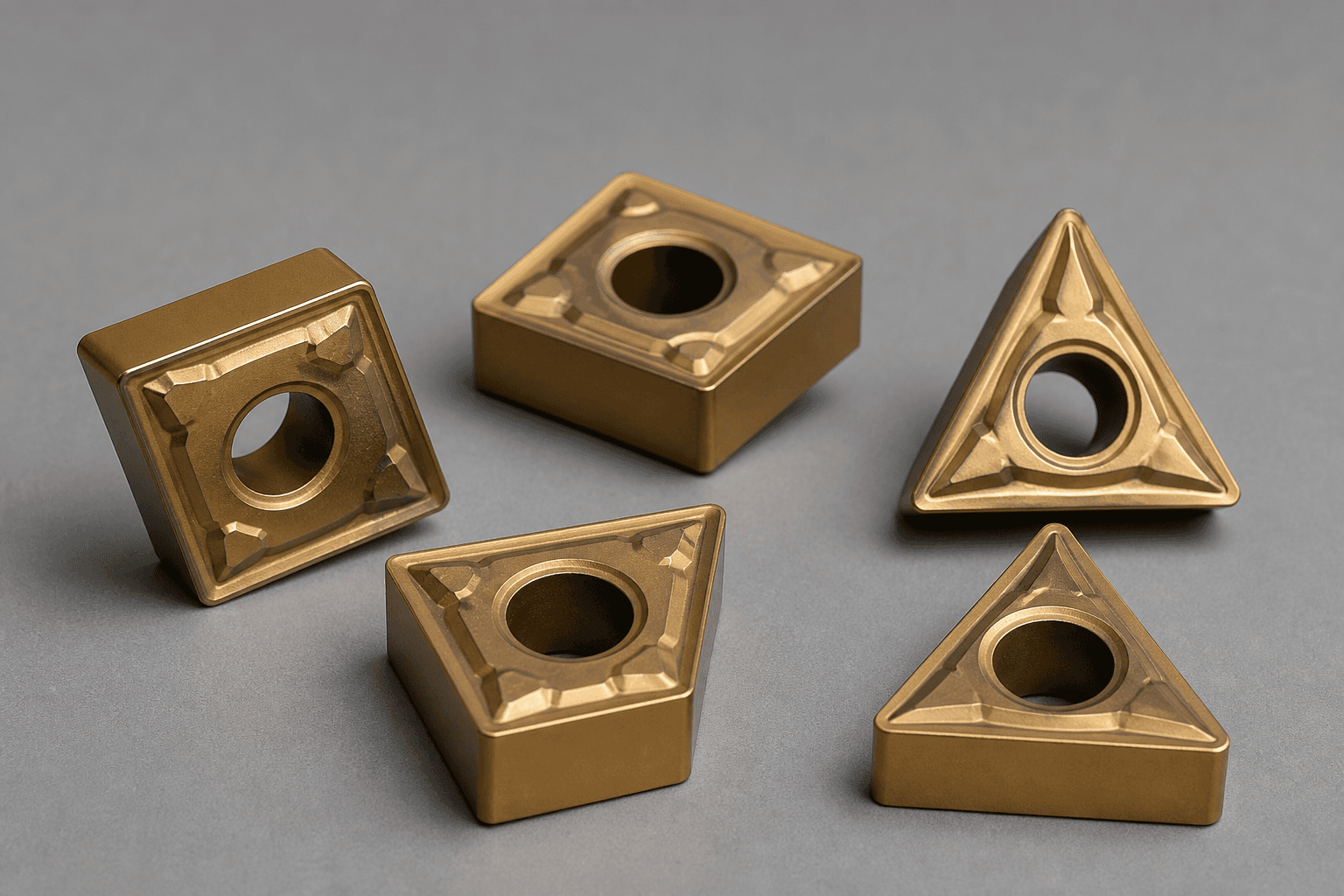

Drehplatten

Negative und positive Grundformen mit Spanbrechern, die getrennt für Dauerschnitt, unterbrochenen Schnitt und Profildrehen entwickelt wurden. Eckenradien von 0,2 bis 1,6 mm halten die Oberfläche, ohne Vorschub zu opfern.

Drehplatten
VC-TI
  • Stahl
  • Edelstahl
  • Guss
  • Superlegierungen & Titan
  • Gehärtete Werkstoffe

Warum dieses Programm

  • Spanbrecher vom Schwerschruppen bis zur Feinschlichtbearbeitung
  • Wiper-Geometrien halten die Oberfläche bei doppeltem Vorschub
  • Eckenradius 0,2 – 1,6 mm in jeder Grundform

Auf einen Blick

Serie
VC-TI
Familie
Wendeschneidplatten
ISO-Abdeckung
  • Stahl
  • Edelstahl
  • Guss
  • Superlegierungen & Titan
  • Gehärtete Werkstoffe
Empfohlene Sorten
VC1015VC1025VC2030VC3010

Technische Daten

Die Maßbereiche decken das Standardprogramm ab. Werte darüber hinaus werden als Sonderwerkzeug bearbeitet.
ParameterWert
PlattengrößeCNMG/DNMG/VNMG/WNMG/TNMG 06 – 16
Eckenradius0.2 / 0.4 / 0.8 / 1.2 / 1.6 mm
SpanformgeometrieFF, MF, MM, MR, RM, WM (wiper)
Schnitttiefe0.15 – 8.0 mm
BeschichtungPVD and CVD, grade-dependent
ToleranzklasseISO M and G

Anwendungen

  • Schruppen
  • Schlichten
  • Vorschlichten
  • Kopierdrehen
  • Hartdrehen

ISO-Werkstoffabdeckung

Anwendungsfenster, in die diese Familie ausgelegt wird. Die Sortenwahl grenzt darin weiter ein.

P

Stahl

Unlegierter bis hochlegierter Stahl, Stahlguss

M

Edelstahl

Austenitisch, ferritisch, Duplex und Super-Duplex

K

Guss

Grau-, Sphäro-, Temper- und Vermiculargusseisen

S

Superlegierungen & Titan

Nickel- und Cobaltlegierungen, Titan, Wolframlegierungen

H

Gehärtete Werkstoffe

Gehärteter Stahl 45 – 65 HRC, Hartguss

Empfohlene Sorten

Für diese Familie freigegebene Sorten mit ihrer Position auf der Achse aus Zähigkeit und Verschleißfestigkeit.

  • VC1015

    PM

    PVD TiAlN

    Zähigkeit
    72
    Verschleißfestigkeit
    58

  • VC1025

    PMS

    PVD AlTiN

    Zähigkeit
    64
    Verschleißfestigkeit
    70

  • VC2030

    PK

    CVD TiCN-Al₂O₃

    Zähigkeit
    48
    Verschleißfestigkeit
    88

  • VC3010

    SH

    PVD AlCrN

    Zähigkeit
    55
    Verschleißfestigkeit
    82
