VC-UDBohren

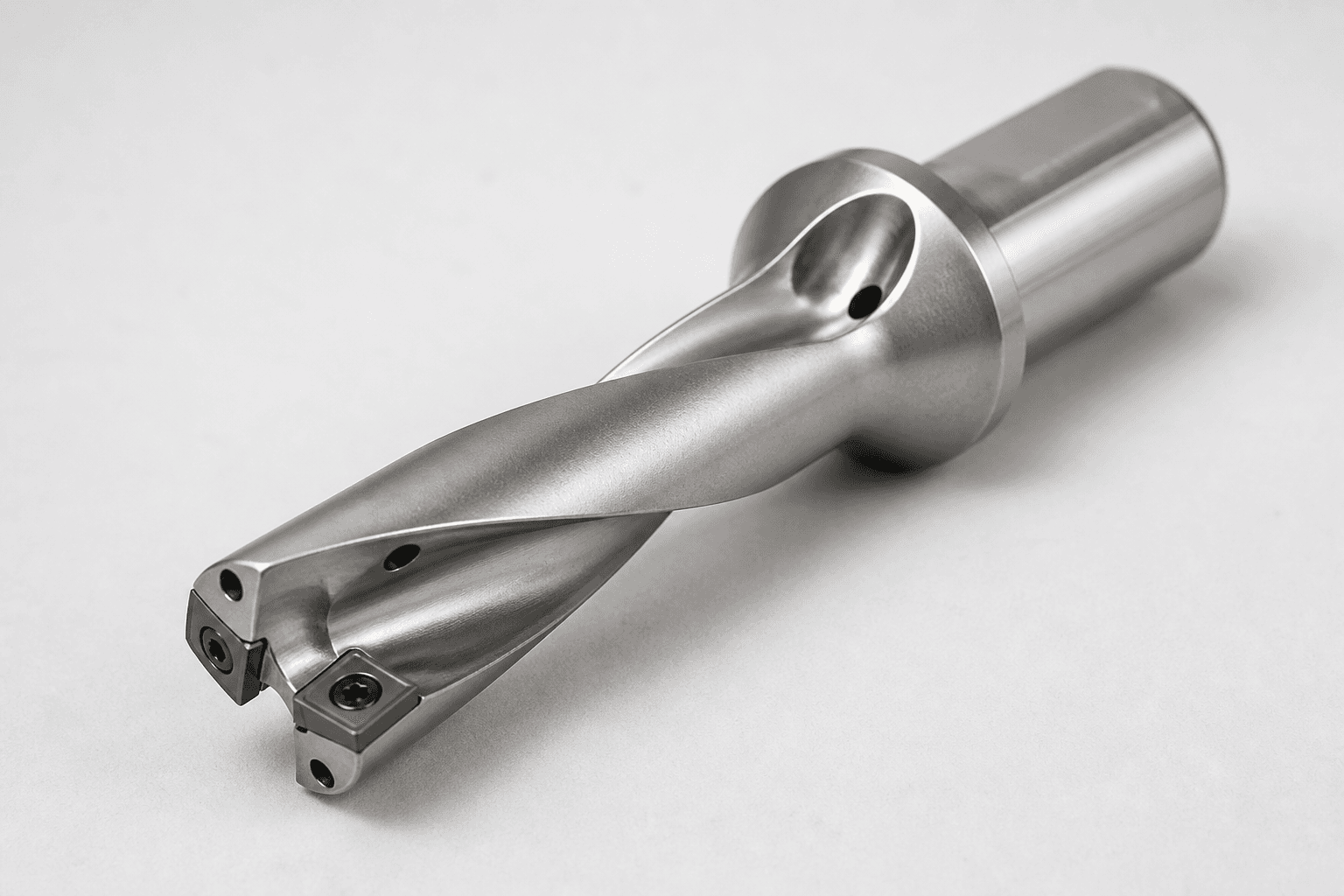

Wendeplattenbohrer

Zentrums- und Umfangsplatte laufen in unterschiedlichen Sorten, denn beide Positionen sehen nicht dieselbe Schnittgeschwindigkeit. Die Grundkörper sind für Dreh- und Bearbeitungszentren gleichermaßen ausgewuchtet und serienmäßig innengekühlt.

Wendeplattenbohrer
VC-UD
  • Stahl
  • Edelstahl
  • Guss
  • Superlegierungen & Titan

Warum dieses Programm

  • Ø12 – 63 mm in Längen 2×D bis 5×D
  • Getrennte Sorten für Zentrum und Umfang
  • Auch für Ausdrehen, Drehen und Fasen einsetzbar

Auf einen Blick

Serie
VC-UD
Familie
Bohren
ISO-Abdeckung
  • Stahl
  • Edelstahl
  • Guss
  • Superlegierungen & Titan
Empfohlene Sorten
VC1025VC2030VC3010

Technische Daten

Die Maßbereiche decken das Standardprogramm ab. Werte darüber hinaus werden als Sonderwerkzeug bearbeitet.
ParameterWert
Durchmesserbereich12 – 63 mm
Bohrtiefenbereich2×D, 3×D, 4×D, 5×D
PlattengrößeWCMX / SPMG 03 – 07
SchnittstelleCylindrical, weldon and PSC
KühlmittelzufuhrInternal, 20 – 70 bar

Anwendungen

  • Bohren
  • Aufbohren
  • Ausdrehen
  • Anfasen

ISO-Werkstoffabdeckung

Anwendungsfenster, in die diese Familie ausgelegt wird. Die Sortenwahl grenzt darin weiter ein.

P

Stahl

Unlegierter bis hochlegierter Stahl, Stahlguss

M

Edelstahl

Austenitisch, ferritisch, Duplex und Super-Duplex

K

Guss

Grau-, Sphäro-, Temper- und Vermiculargusseisen

S

Superlegierungen & Titan

Nickel- und Cobaltlegierungen, Titan, Wolframlegierungen

Empfohlene Sorten

Für diese Familie freigegebene Sorten mit ihrer Position auf der Achse aus Zähigkeit und Verschleißfestigkeit.

  • VC1025

    PMS

    PVD AlTiN

    Zähigkeit
    64
    Verschleißfestigkeit
    70

  • VC2030

    PK

    CVD TiCN-Al₂O₃

    Zähigkeit
    48
    Verschleißfestigkeit
    88

  • VC3010

    SH

    PVD AlCrN

    Zähigkeit
    55
    Verschleißfestigkeit
    82
